项目背景
由于轨道交通本身的特性，往往操作员与其需要操作或监视的设备距离较远，从几十米到几十公里的情况都会有。尤其是信号设备，由于地域、人员或其它原因限制，
部分
小
型
车站
为
无人值守站
，
操作员与
信号
设备
不在
同一
车站，
两者
最远
间距
甚至可达
80公里。
上述
情况下，操作员需要
远程
控制
键盘
、
鼠标及
查看
显示器
内容
，
此时需要远距离
、
无延时地
将
鼠标、键盘、显示以及
RS-485串口信号
等
传输
至
操作
端
。
由于设备与操作员所在地的
连接
线缆过长，经过户外时更容易受到雷击或其它干扰
，
还要考虑到信号传输的低成本，高品质，抗干扰因素，为确保车站操作员流畅地进行
远程
监控及操作，云顶国际根据实际需求，推出远距离、无压缩、无延时、多功能、抗干扰的
iKVM系列产品 ，较好的满足了客户的需求。
项目产品要求
客户需要
1U上架式远程智能KVM,具体需求如下:
安装结构
:1U上架式
传输的信号
（
各
产品
传输信号有
差异，
根据
规格书
可修改
或
仅表示
传输
信号
类型
，
不
详细
到
单
/
双
路
，
将
所有
信号
类型
全部
列出
）
两路
VGA
视频
输出
单路
RS-232
/
RS-485
通信
接口
双路
PS/2
输出
（
键盘
&鼠标
）
双
路
DB9
串口
输出
信号传输介质
:单模单纤光纤
显示分辨率:支持
640*480/800*600/1024*768/1280*1024/1680*1050/1920*1080
传输距离
:80M-80KM(根据现场状况)
传输延迟
:小于100ms
供电方式
:220v交流供电
磁兼容需求
:需要满足铁标中关于EMC、安规、温湿度环境等相关标准
云顶国际方案
在标准品基础上，做了以下定制：
结构定制，支持紧型
1U上架式安装
定制
RS-232总线传输功能，为五线制，而不是传统的三线制
增加
RS-485传输功能
增加本地复显和音频环出功能
增加
24V供电输出功能，并且做，过流保护设计
针对铁标要求，
满足
EMC和安规防护设计，元器件满足环境要求
方案创新之处
工业级设计，可靠性远高于普通商用远程
KVM
定制专用电源，
设计
开发
核心板件，
增强
设备
稳定
性
符合
铁标的设计
规定
，可
通过
各种电磁兼容的测试
抽取式设计，
使用和
维护
更加方便
支持远端模式和近端模式，只需要按键来切换
,便于在机房进行本地调试
支持
VGA信号的复显，可让客户双屏显示同样内容
产品规格
iKVM-1000-RA
1U标准上架式安装
支持
最高
1920*1080高清分辨率视频信号传输
支持本地复显和远程复显
3.5mm音频接口,立体声传输
VGA模拟信号输入和输出
支持一路
RS-485
/
RS-232
信号传输
LC型光纤，标配单模单纤(通过更换光模块可支持多模多纤)
最大传输距离可达
80KM
环境参数
:温度-
25
~+
70
℃
iKVM-2000
1U标准上架式安装
支持
DVI显示信号1920*1200&1920*1080
无压缩透传
,高清无延迟
支持
PS/2键盘鼠标的信号的传输
支持
USB键盘鼠标的信号的传输
透传免驱动
,不支持U盘
支持
MIC和立体声音频信号的传输
SC型光纤接头,最远支持传输距离80KM
LC型光纤接口,单模光纤
更换光模块可支持多模
模块化易抽取
,便于维护
环境参数
:温度-10~+50 ℃，湿度 10%~90%

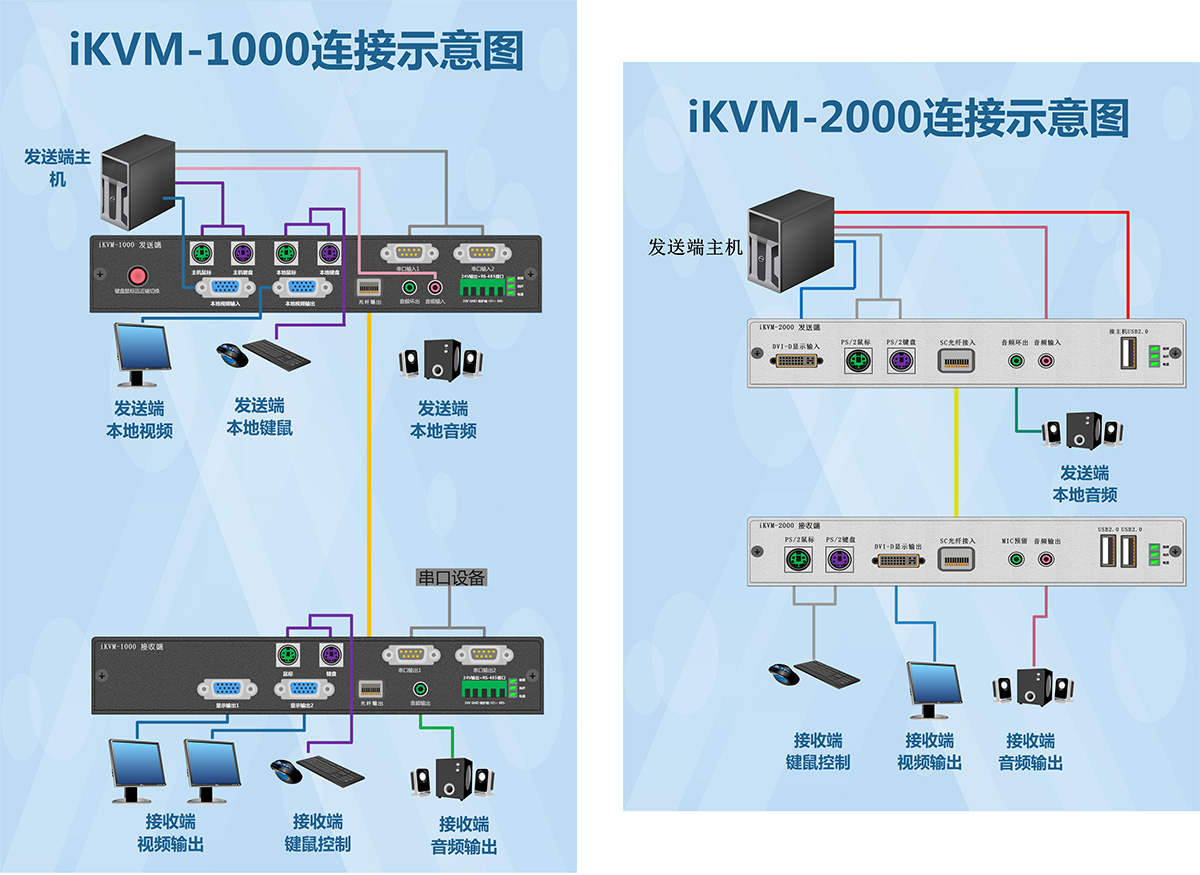

产品方案示意图
